機器視覺智能測量系統-測量原理

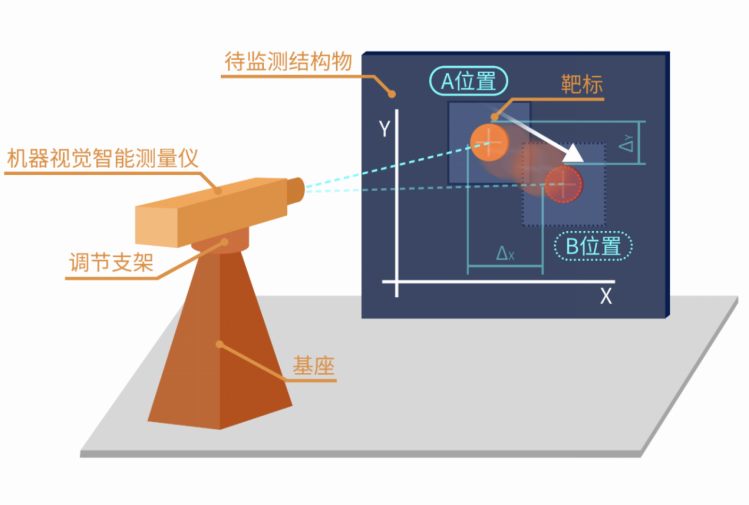

基于機器視覺的表面位移智能測量，進行監測時，在待測結構物上布設若干靶標，在相對結構物穩定的位置安裝機器視覺智能測量儀，機器視覺智能測量儀識別結構物上的靶標圖像，當被測結構物發生平面位移時，靶標坐標隨之變化，從而測量到被測物的水平與垂直雙向位移。

通過內置的圖像增強邊緣計算軟件將圖像轉化為二維位移數據，無線上傳至遠程在線監測云平臺，供工作人員實時了解現場結構物的健康狀況。

正常模式下，測量儀僅傳輸坐標數據至云平臺，以減小流量與功耗，異常時可以在平臺上遠程查看現場圖片或視頻，或者設置自動上傳異常圖片或視頻，現場狀況的查看可以杜絕誤報警。

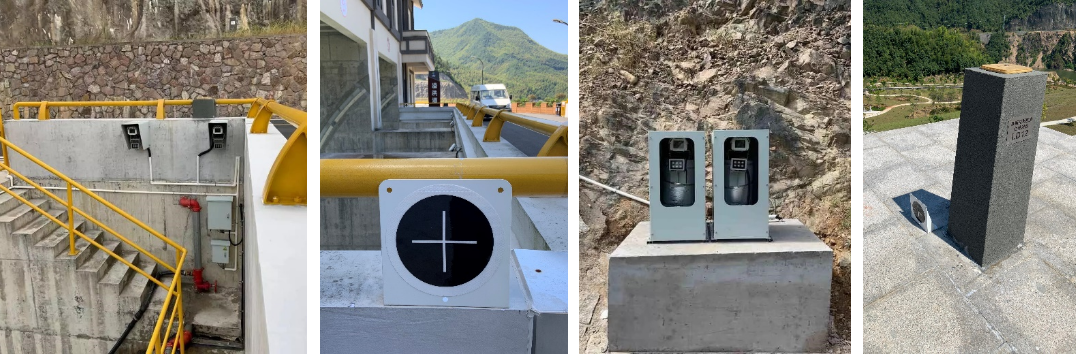

該水庫為浙江省水利廳示范項目。大壩壩體長350米，最大壩高61米，為混凝土面板堆石壩。 本項目采用10臺機器視覺智能測量儀對壩體6個斷面的沉降及水平位移進行監測。

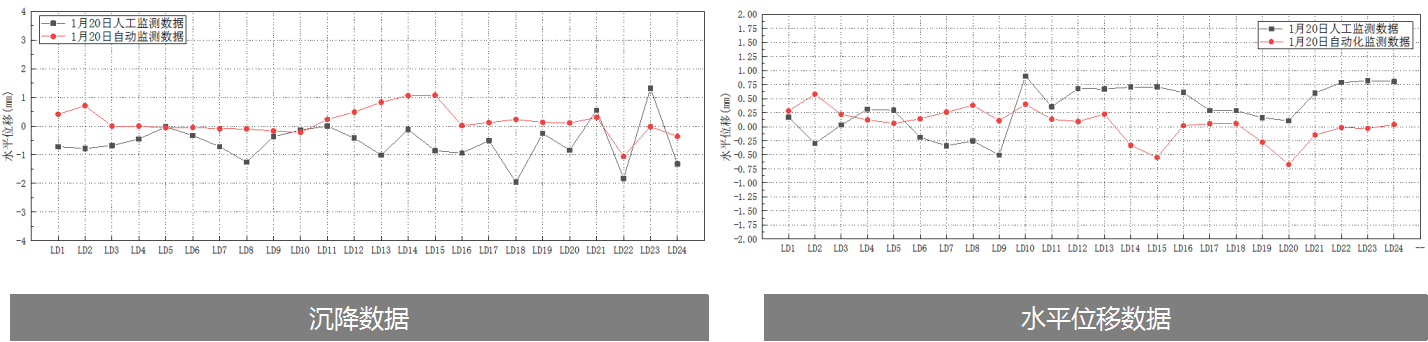

上圖為人工監測數據與機器視覺自動化監測數據對比，可以看出二者趨勢基本吻合，豎向沉降平均差值0.55mm，水平平均差值0.3mm。大壩各測點之間的人工觀測數據和自動化數據趨勢一致，變形規律高度一致。
